防腐涂層螺紋加熱管屬于法蘭式電熱管中的一種G螺牙加熱管。即法蘭是由帶螺牙絲扣的法蘭，通常由3個U型加熱管通過TIG氬弧焊接在法蘭上結合而成。常作為鍋爐加熱器、槽體加熱器、模溫機加熱器等使用，廣泛運用于電子、塑膠、化工、環境工程的槽體-罐體-設備的加熱。防腐涂層螺紋加熱管是指在螺紋絲扣加熱管的基礎上進行防腐液體涂層處理。

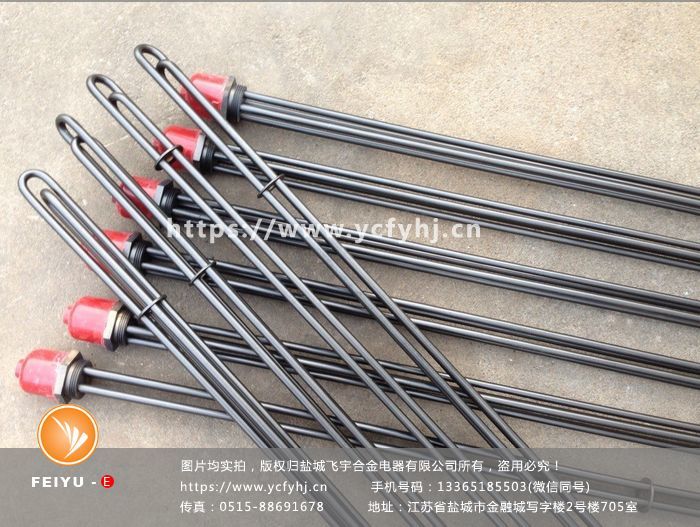

以上圖片為防腐涂層螺紋加熱管實拍照片，盜用必究！



值得說明的是：



設計以及定制前提：絲扣法蘭式電熱管一般用于加熱液體的工作環境下，客戶在定制設計之前需要告知具體加熱的液體的主要成分，以及理想安裝方式以便我們設定絲扣法蘭式電熱管冷區，同時還需要告知我們具體的工作環境的壓力大小，便于我們給您選擇加熱管的管徑壁厚與法蘭厚度。

1、電壓、功率

2、管徑，通常管徑為：8mm、10mm、12mm

3、螺紋大小：1寸、1.5寸、2寸，螺紋種類：G螺紋、R螺紋

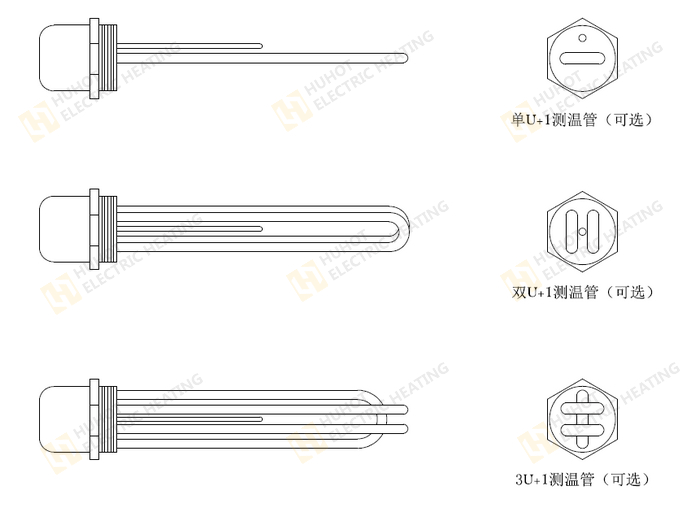

4、通常由1、2、3個U型管通過TIG氬弧焊接在六角螺紋絲扣上

5、管外殼材質選擇：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、SUS310S(俗稱：2520)、鈦管等。

6、管外殼護套選擇：金屬管材質外殼表米阿尼可以涂覆抗腐或者抗垢涂料，有效增強耐腐蝕性能以及抗垢性能。

7、管外殼護套工藝：液體噴涂和靜電粉末噴涂供選擇。靜電粉末涂層的加熱管直接解決了鐵氟龍?zhí)坠芗訜峁艿脑S多問題，可以完全代替其使用，效果更好。

8、絲扣材質：SUS201、SUS304、SUS316L、鈦材質等

9、接線盒：普通玻璃鋼罩殼 或 不銹鋼罩子

10、可選可調節溫度裝置，溫控范圍為30-110度，溫度精準度為5度。

11、電熱絲材質選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這2者的選擇取決于客戶的工作環境（溫度以及震動性）。



---



【絲扣法蘭電加熱管設計建議】



絲扣大小	標準管徑	電壓	相線	最多U型個數
1’’	8mm	380V	1 相	1
1’’ 1/4	8mm	380V	1 相	2
1’’ 1/2	10mm	600V	1 相 or 3相	3
2’’	12mm	600V	1 相 or 3相	3





以上參數僅為常規建議參數，特殊需求的可以來電咨詢。



【絲扣法蘭電加熱管安裝方式】

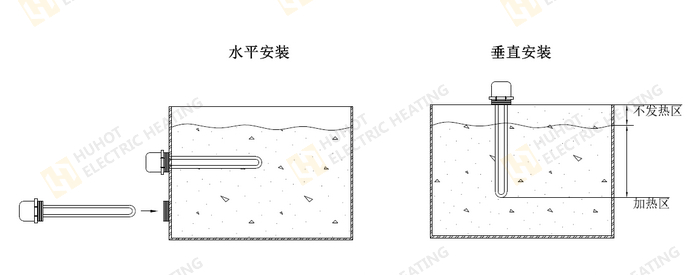

絲扣法蘭電加熱管安裝一般采用水平安裝或者垂直安裝，正常建議水平安裝，這樣可以保證電加熱管的發熱部分能完全浸入在液體中，防止干燒。若一定要采取垂直安裝，建議一定要考慮好冷區的設計。具體可咨詢我們銷售人員。





【絲扣法蘭電加熱管使用注意點】



1.請勿使用不穩定的容器，安裝絲扣法蘭式電熱管前需確定好容器的放置是否平穩，然后再將其安裝、固定。因?yàn)榉胖貌黄椒€(wěn)的容器容易打翻，傾倒液體，造成加熱管干燒，因其火災、觸電等危險；

2.請勿將絲扣法蘭式電熱管隨意改，隨意的變形、改造可能導致加熱器內部結構發生變化，影響電氣性能，可能造成火災、漏電、觸電等危險；

3.請勿隨意安裝在濕度高的送風口，安裝在濕度高的送風口很容易使得絲扣法蘭式電熱管受潮、絕緣下降，可能造成漏電、觸電等危險；

4.請勿將絲扣法蘭式電熱管置于缺水、有沉玷污的加熱容器中使用，將絲扣法蘭式電熱管置于雜質比較多的液體里加熱，容易使其因表面結垢、自身產生的熱量不能及時的散發出去而導致加熱管損壞，同時也要保證加熱液體不得低于正常的液面標準，否則也將可能損壞加熱管、發生火災等危險；

5.請勿在電源線上堆積重物，供電線路較長的時候，應該及時檢查線路是否有被重物擠壓的，發現有，應該及時將物體撤離。因?yàn)殚L時間的擠壓和摩擦可能導致電線外皮破損，造成漏電、觸電、甚至火災等危險。
