炒籽機(jī)電加熱管是由金屬管作外殼裝入高電阻合金絲作發(fā)熱材料，在電熱絲周圍填充并壓實(shí)，有良好的絕緣性能，用導(dǎo)熱系數(shù)較高的高純氧化鎂做填充料，該產(chǎn)品具有功率大、熱效率高、散熱快等特點(diǎn)，歡迎來電咨詢炒籽機(jī)電加熱管！

上圖為炒籽機(jī)電加熱管實(shí)拍圖片，盜圖必究！

值得說明：

1、電壓、功率（電壓根據(jù)接線方式以及額定電壓來決定；功率根據(jù)加熱介質(zhì)以及尺寸來決定，具體可以咨詢銷售人員）

2、管徑（一般是8mm、10mm、12mm、14mm、16mm、18mm、20mm等）

3、形狀尺寸（提供圖紙或者樣品）

4、是否含有緊固件，如含有緊固件，緊固件大小以及螺紋長度

5、彎管R弧度，請參考下面表格數(shù)據(jù)

6、外觀材質(zhì)選擇：主要材質(zhì)有10#碳鋼、SUS304、SUS321、SUS316L、不銹鋼涂層（防垢處理）、SUS310S（俗稱2520）、鈦管等。

7、電熱絲材料選擇：一般為 鐵鉻鋁、鎳鉻絲。這兩者的選擇取決于客戶的工作環(huán)境（溫度、以及震動性）。

歡迎來電咨詢：13382641389（手機(jī)/微信）項(xiàng)經(jīng)理

---

【管狀電加熱管概況】

工業(yè)管狀加熱管適用于大多數(shù)需要電加熱的場合，它們可以用直的形式或彎曲成各種形狀，根據(jù)要求非標(biāo)定制，因此工業(yè)用電加熱管一般均無現(xiàn)貨。

工業(yè)狀電熱管常用于以下應(yīng)用中：

空氣加熱 | 浸入式液體加熱 | 管道加熱 | 對流加熱 | 烘干設(shè)備

【雙頭電加熱管結(jié)構(gòu)】

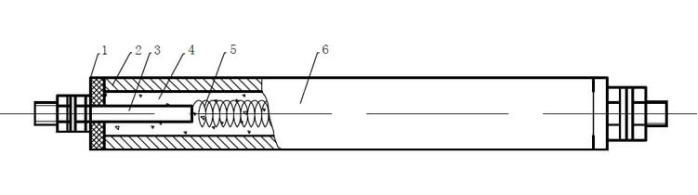

1.陶瓷絕緣子    2.密封材料    3.引線棒    4.氧化鎂粉   5.電阻絲   6.金屬護(hù)套

【雙頭電加熱管設(shè)計(jì)，需要考慮因素】

影響加熱管耐久性的兩個(gè)最關(guān)鍵的因素是：

1. 金屬護(hù)套管的選擇

2. 表面負(fù)荷的選擇（說簡單點(diǎn)，就是每米功率的選擇）

   電加熱管的外殼材料類型取決于加熱管工作的溫度和加熱介質(zhì)的腐蝕性。電熱管表面負(fù)荷之所以重要，有兩個(gè)原因。首先，它決定了加熱管外殼材料在加熱條件下的所要承受的溫度。第二個(gè)原因，每一種材料都有一個(gè)特定的表面負(fù)荷，使它可以在加熱周期內(nèi)能承受的住。

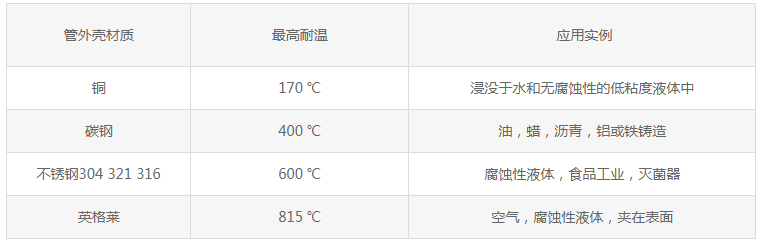

表1：列出各種管外殼材料，以及其允許溫度和推薦使用的介質(zhì)

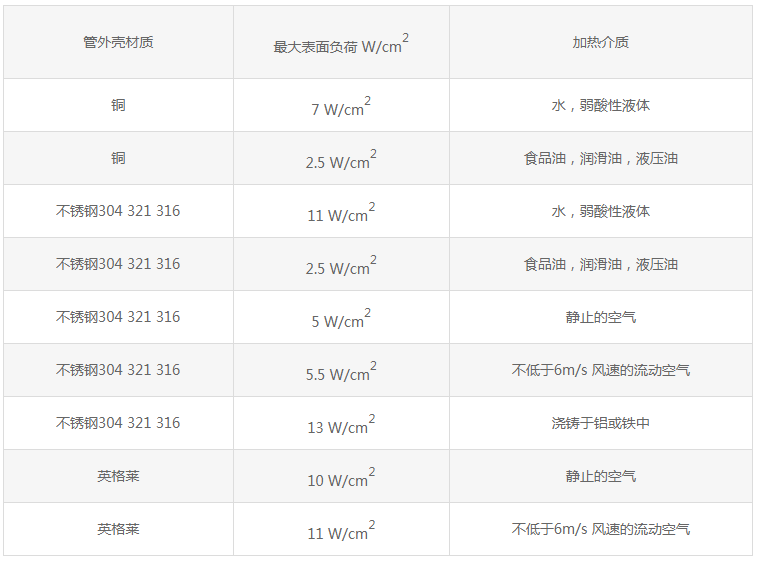

表2：列出不同材料的推薦表面負(fù)荷和介質(zhì)

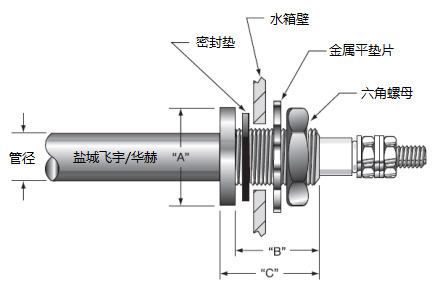

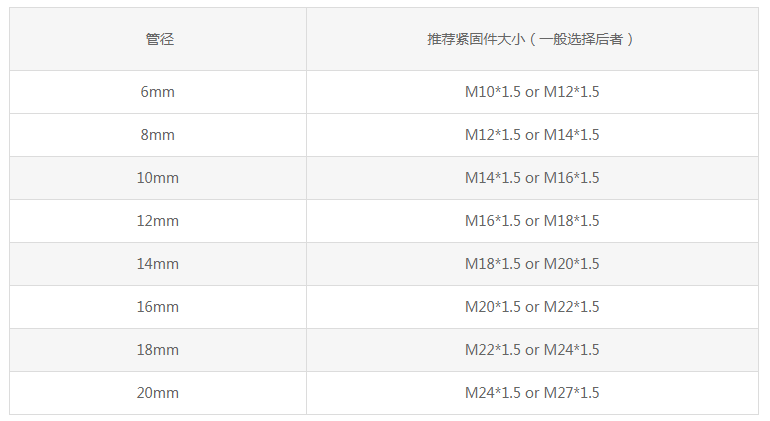

【雙頭電加熱管一般固定方式-緊固件固定】



【電加熱管彎管成異型的時(shí)候，需要注意以下】

通過縮管機(jī)縮管后的直徑，對加熱管的絕緣氧化鎂粉進(jìn)行壓縮，然后再高溫爐中對這些加熱管進(jìn)行退火，以減輕在軋制過程中發(fā)生的金屬應(yīng)力（工作硬化），使其減小護(hù)套的尺寸。退火是金屬回到軟態(tài)，使加熱管幾乎可以彎曲成任何形狀。然而，由于成型也會使金屬變硬，因此必須采取一些預(yù)防措施，以防止在彎曲或出現(xiàn)應(yīng)力開裂痕跡時(shí)護(hù)套斷裂。

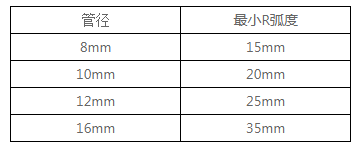

電加熱管在彎管的時(shí)候，其中需要注意一個(gè)R弧度的限制，R弧度太小加熱管容易彎斷，報(bào)廢率高。正常彎管成各種異型的情況下，沒有特殊要求應(yīng)該符合下列表格中的最小R弧度。

形狀各異，客戶可以直接提供異形形狀尺寸或者圖紙咨詢。

【電加熱管使用注意點(diǎn)】

1、電加熱管允許在下列條件下工作：

（1）空氣相對濕度不大于95%；

（2）工作電壓不大于額定值的1.1倍，外殼應(yīng)有效接地。

2、加熱介質(zhì)為液體時(shí)，電熱管的有效長度必須全部浸在液體中。電加熱管發(fā)熱部份應(yīng)與容器壁有一定距離，一般為50-60mm以上。

3、加熱液體的電加熱管不得用于加熱氣體或固體物。

4、加熱液體的元件，如發(fā)現(xiàn)管子表面有水垢或結(jié)炭時(shí)，應(yīng)清除干凈后再用，以免影響加熱管的使用壽命和降低熱效率。

5、熔煉輕金屬或硝鹽、堿、瀝青、石蠟等為固態(tài)時(shí)進(jìn)行加熱，應(yīng)降壓啟動，待固態(tài)加熱介質(zhì)全部熔化后才能升至額定電壓。

6、加熱硝鹽時(shí)應(yīng)考慮安全措施，預(yù)防爆炸事故發(fā)生。

7、電熱管接線部份應(yīng)放在保溫層、加熱室外，并避免與腐蝕性、爆炸性氣體接觸。必須保持出線端部干燥、清潔，以免造成閃絡(luò)或短路。接線時(shí)勿用力過猛。

8、加熱管的端部可能溢出少量糊狀物，這是封口材料，不影響使用，待斷電后，將溢出物揩干凈即可。

9、電熱管應(yīng)儲存在空氣流通、相對濕度不大于85%、無腐蝕性氣體的室內(nèi)。

10、加熱管使用一段時(shí)間后又長期不用而受潮后，其冷態(tài)絕緣電阻低于1兆 歐時(shí)，可將元件放在溫度200度左右的干燥箱中烘焙，或降低電壓直接通電加熱，除去潮氣，至恢復(fù)正常為止。

【快速聯(lián)系我們咨詢產(chǎn)品】

認(rèn)準(zhǔn)鹽城飛宇合金電器有限公司其他官方 網(wǎng)站：

1. http://m.021pifa.com/

2. https://www.ycheater.com/

3. https://www.ycfyhj.com/
