今天遇到個客戶問我加熱管的接法，他有三根U型加熱管，接頭依次是ABCDEF，AC,CE相連，B、D、F各接出一條線，那這種接法是380V的么？如果不是380V的怎么接？220V的又是怎么接？現在這個接法熱度上不來，是什么情況呢？

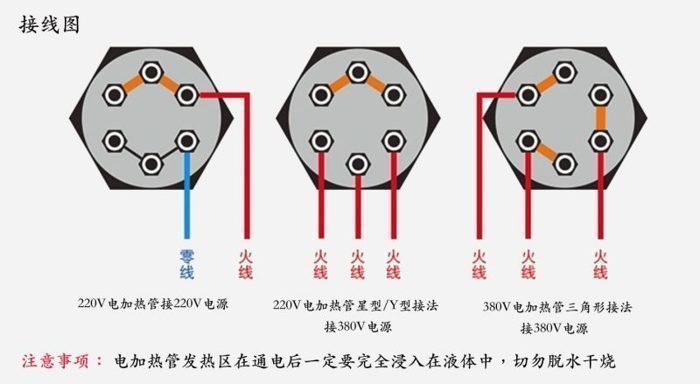

電加熱管的接線方式主要有：

串聯：相電壓相加等于總電壓

并聯：相電壓=總電壓

三角型接線法：相電壓=總電壓

Y型接線法：相電壓=總電壓/1.732（1.732=√3 ）

根據他以上的說法可以判斷，他使用的是Y型的接線法。

1、如果單根U型管的電壓為220V，使用Y型接線法接380V的電源電壓，是沒有問題的。熱度上不來應該是加熱時間長而總功率達不到需求。

2、如果單根U型管的電壓為220V，使用Y型接線法接220V的電源電壓，那樣總功率就下降了3倍，所以升溫肯定很慢。

3、如果單根U型管的電壓為220V，接220V的電壓，可以使用三角形接線法，分別把ACE連接、BDF連接、分別接1根火線和1根零線。
